我们通过旋转命令“ROTATE”(简写命令“RO”)来对图形进行旋转操作时候,有一个默认的旋转方向,如果没有更改过的话,这个默认值是“逆时针”。也就是旋转时候输入的正角度值是以“逆时针”方向旋转的,负角度值是“顺时针”方向。
比如一条X轴正方向的直线
![](https://www.cadxxw.com/wp-content/uploads/2022/07/直线.png)

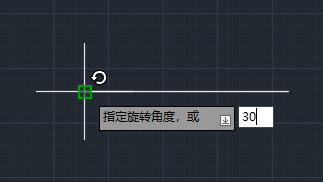

我们沿着左边的端点旋转一个角度“30”。
![](https://www.cadxxw.com/wp-content/uploads/2022/07/旋转30度命令.png)

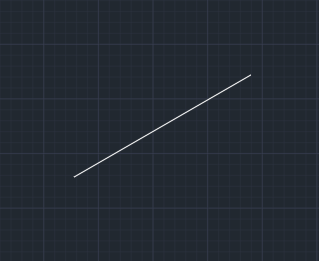

旋转后的直线如下图。
![](https://www.cadxxw.com/wp-content/uploads/2022/07/旋转30度后的效果.png)

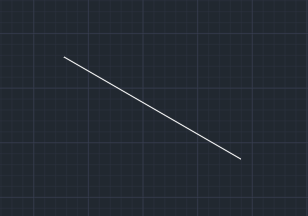

如果输入的角度值为“-30”则是顺时针旋转,图形如下。
![](https://www.cadxxw.com/wp-content/uploads/2022/07/30度直线.png)
这个默认方向是通过“图形单位”里面的角度来设置的,下面介绍设置方法:

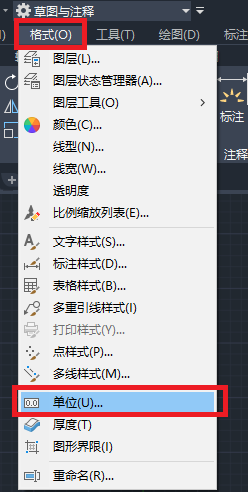

点击菜单栏里的“格式”->“单位”
![](https://www.cadxxw.com/wp-content/uploads/2022/07/格式-单位.png)

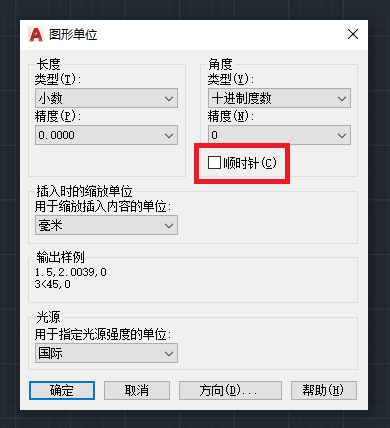

在弹出的对话框中,将角度里面的顺时针勾选就更改了这个旋转方向, 与上面介绍的刚好相反了。 也就是输入为正值的话是顺时针旋转,负值为逆时针旋转。
![](https://www.cadxxw.com/wp-content/uploads/2022/07/图形单位对话框.png)
也可以直接输入命令“units”打开“图形单位”对话框。设置方法同上。
