我们绘图的时候是与工作空间密切相关的,那么什么是“工作空间”呢?所谓“工作空间”就是经过分组和组织的菜单、工具栏、面板等等的集合,或者直接称呼“自定义界面”也可以,这样我们就可以在面向任务或自定义的绘图环境中工作,有了这些工作环境可以快速找到适合的工具以便完成绘图工作。
新安装的AutoCAD有三种预定义好的工作空间:“草图与注释”,“三维基础”,“三维建模”。

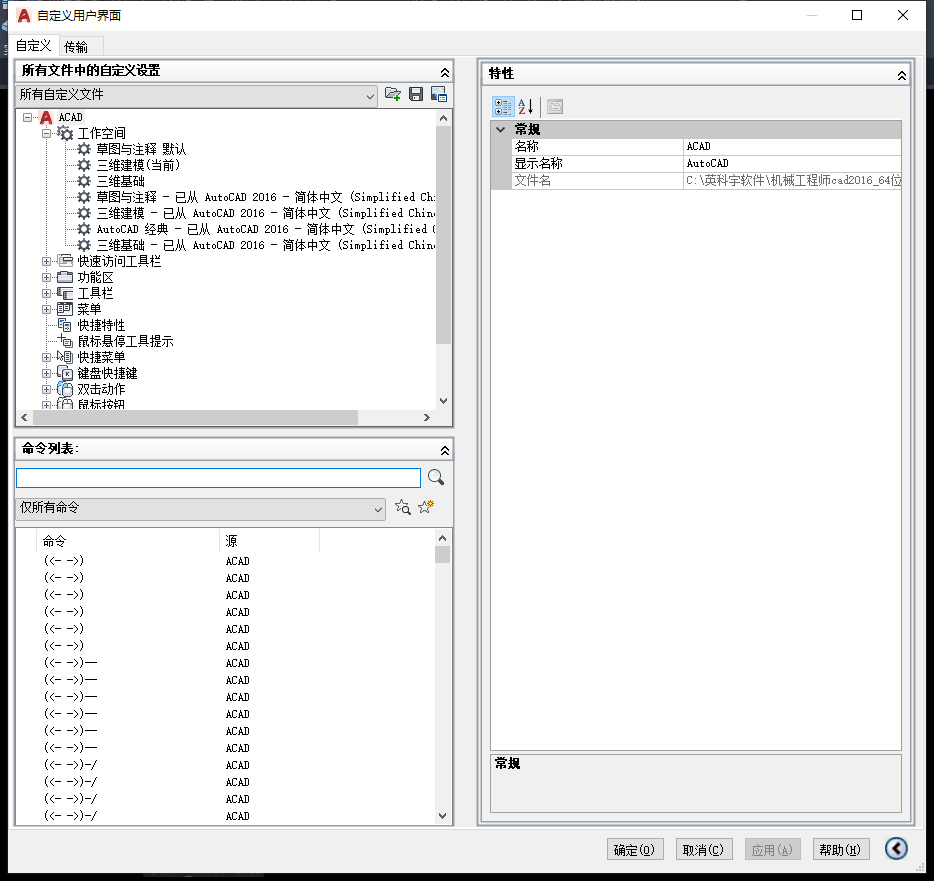

如果之前安装过低版本AutoCAD的话,并且安装过程中选择了导入之前AutoCAD设置的话,会有之前AutoCAD版本的工作空间,如下图。

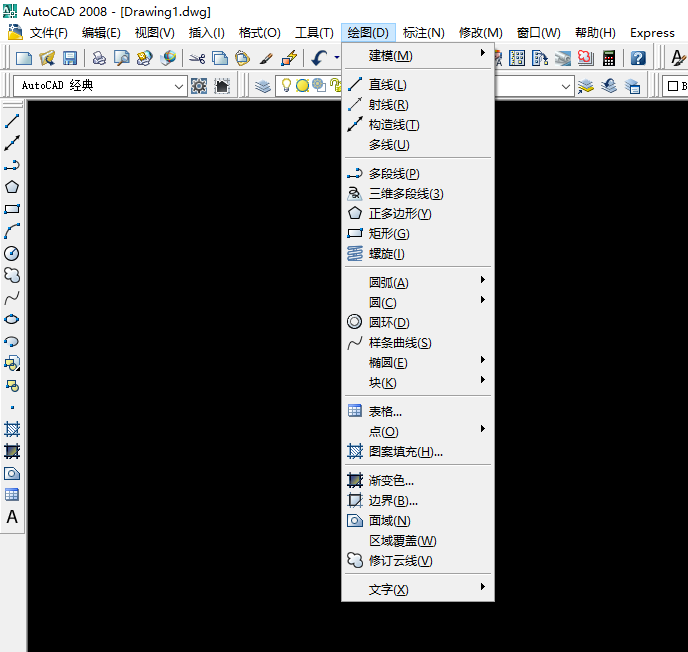

因为安装时选择了导入AutoCAD 2016的设置,所以这里有之前的工作空间。并且比起默认的三个工作空间多了一个AutoCAD经典,这个经典界面是AutoCAD 2009版之前的工作空间。从AutoCAD 2009版开始就采用了Ribbon界面,一直延续到现在。想知道经典界面长啥样的可以看AutoCAD 2008版,AutoCAD 2008版默认界面就是经典界面,如下图。

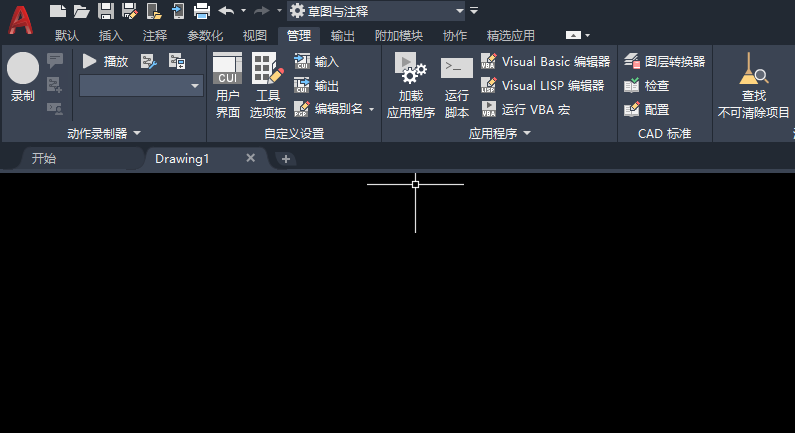

“草图与注释”工作空间,也是我们绘制二维图形常用的工作空间。
“三维基础”工作空间,包含常见的一些三维建模工具,三维建模时使用。

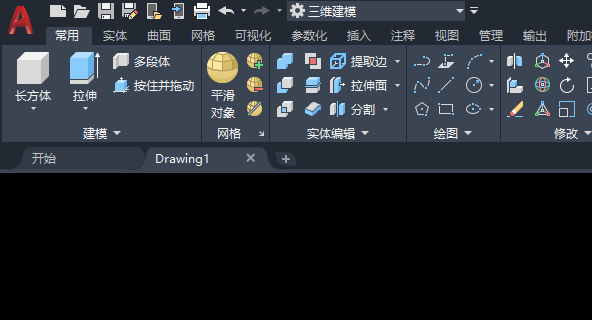

“三维建模”工作空间,比起“三维基础”拥有更多三维建模工具,同样也是三维建模时使用。

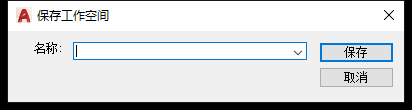

本质上就是根据任务来选择相应的工作空间。当然也可以自定义,设置好之后保存就可以下次直接选用了。
如何更改工作空间?
方法1:

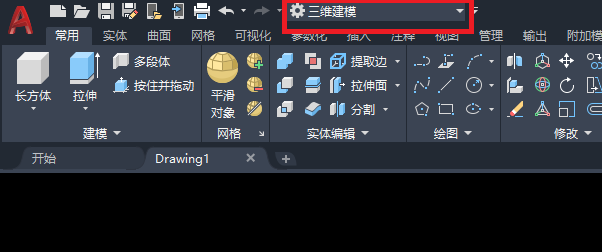

如下图,点击红色框那里就可以选择要切换的工作空间了。
方法2

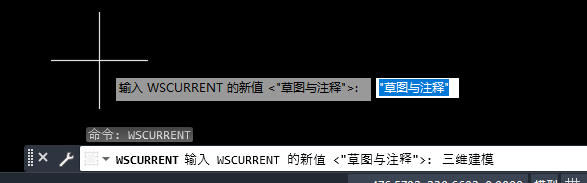

直接输入命令:WSCURRENT,之后根据提示输入工作空间名字,比如“三维基础”即可更改。
方法3

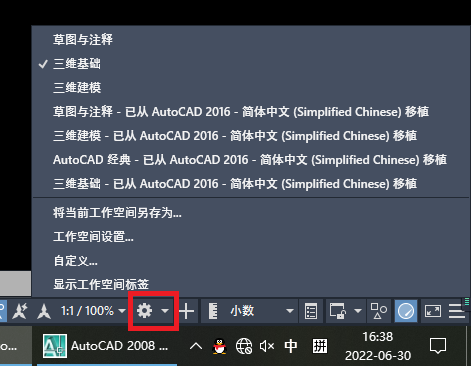

如下图,点击状态栏里面的齿轮状图标(红色框所示)切换工作空间。
